简介
SR4-Plus两相步进电机驱动器是基于PID电流控制算法设计的高性价比细分型驱动器，具有优越的性能表现，高速大力矩输出，低噪音，低振动，低发热，特别适合OEM客户的大批量应用场合。SR4-Plus驱动器可通过拨码开关选择运行电流和细分，有16种细分，8种电流供选择，具有过压，欠压，相电流过流保护，其输入输出控制信号均采用光电隔离。
特性
• 输入电压：24-48VDC
• 输出相电流：4.5(Peak)
• 3个数字信号输入口：脉冲/方向/使能信号，5-24VDC，光电隔离
• 拨码开关选择，16档细分：400，800，1600，3200，6400，12800，25600，1000，
2000，4000，5000，8000，10000，20000，25600
• 拨码开关选择，8档电流：1.0A，1.5A，1.8A，2.2A，3.0A，3.5A，4.0A，4.5A
• 旋钮开关选择电机参数，拨码开关选择负载惯量，以配合电流控制算法, 使电机性能最优化
• 拨码开关选择脉冲方向输入口的滤波频率150KHz或2MHz
• 拨码开关选择是否启用内部细分功能
• 自动减流功能：50%或90%, 拨码开关选择
• 1个数字输出口：报错信号输出
• 自检功能
• 保护：过压，欠压，过温，过流，电机绕组开路
.................................................................................................................................................................

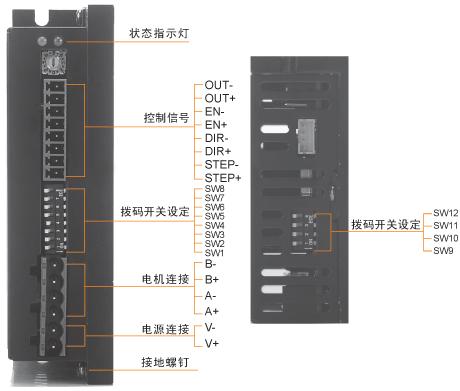

连接接口
.................................................................................................................................................................
.................................................................................................................................................................
机械尺寸
.................................................................................................................................................................
.................................................................................................................................................................
订货信息
.................................................................................................................................................................
型号 | 描述 |
SR4-Plus | 标准，1.0-4.5A，24-48VDC |
.................................................................................................................................................................
配套电机
.................................................................................................................................................................
2相混合式步进电机1.8°
型号 | 出轴 | 长度 | 静力矩 | 电流 | 电阻 | 转动惯量 | 电机重量 |
mm | N·m | A/相 | Ω/相 | g·cm2 | Kg | ||
AM14HYB401-03 | 单出轴 | 40 | 0.2 | 1.0 | 4.3 | 20.0 | 0.21 |
AM17HD4452-02N | 单出轴 | 34.3 | 0.25 | 1.8 | 1.5 | 38.0 | 0.23 |
AM17HD4452-01N | 双出轴 | ||||||
AM17HD2438-02N | 单出轴 | 39.8 | 0.4 | 1.8 | 1.9 | 57.0 | 0.28 |
AM17HD2438-01N | 双出轴 | ||||||
AM17HD6426-06N | 单出轴 | 48.3 | 0.5 | 1.8 | 2.3 | 82.0 | 0.36 |
AM17HD6426-05N | 双出轴 | ||||||
AM23HS0421-01 | 单出轴 | 41.0 | 0.6 | 4.5 | 0.48 | 135.0 | 0.42 |
AM23HS0421-02 | 双出轴 | ||||||
AM23HS2450-01 | 单出轴 | 54.0 | 1.2 | 4.5 | 0.63 | 260.0 | 0.6 |
AM23HS2450-02 | 双出轴 | ||||||
AM23HS3455-01 | 单出轴 | 76.0 | 1.8 | 4.5 | 0.75 | 460.0 | 1.0 |
AM23HS3455-02 | 双出轴 | ||||||
AM24HS2402-08N | 单出轴 | 54.0 | 1.2 | 4.5 | 0.43 | 450.0 | 0.83 |
AM24HS5401-10N | 单出轴 | 85.0 | 2.5 | 4.5 | 0.65 | 460.0 | 1.4 |
AM24HS5401-24N | 双出轴 |
